MOTO先生のA子イジリ〜の巻♪
(2005/01/04 UP)
2005/01/06 続編はコチラへ♪

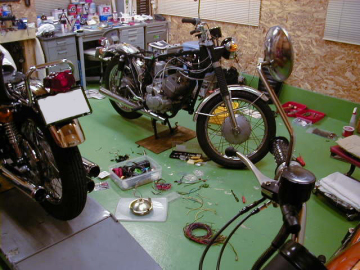

始まってしまいました〜♪ |
|

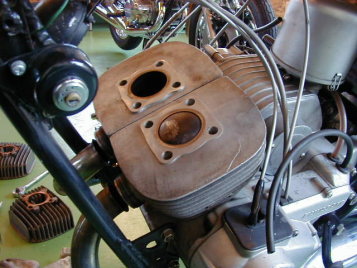

ピストン確認 其の壱 | |

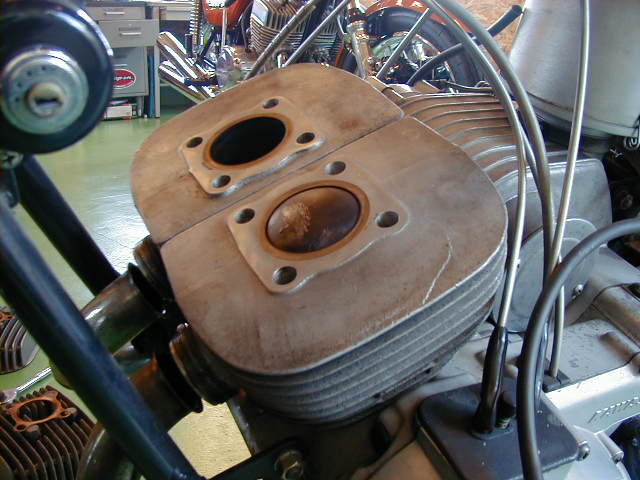

ピストン確認 其の弐 | |

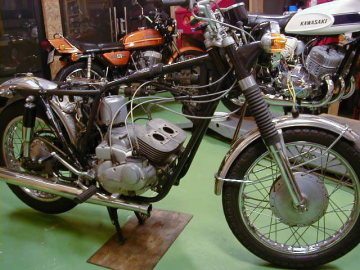

エンジンばらしへ突入〜 其の壱 この時点では外装を外して、 シリンダーヘッド/エキパイを取り外したまでの状態です。 |
|

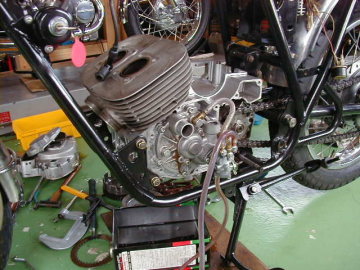

エンジンばらしへ突入〜 其の弐 左側からのカット。 キャブレターやジェネレター(発電機)も取り外し〜 |
|

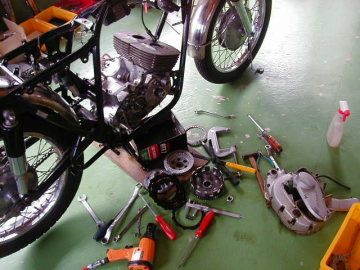

エンジンばらしへ突入〜 其の参 右側の構造物(キャブ/クラッチ/RDVカヴァー)を 外した状態〜 |
|

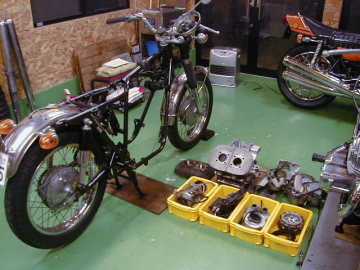

エンジンばらしへ突入〜 其の四 エンジンをフレームから降ろしちゃいました♪ |
|

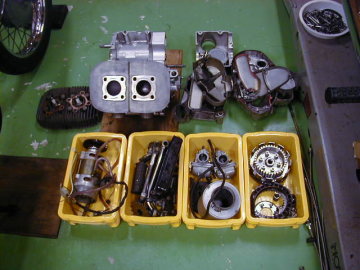

エンジンばらしへ突入〜 其の五 エンジンAssyのバラシ様子。 |
|
エンジンばらしへ突入〜 其の六 クラッチの各部品のチェック。 何れも規定値内でクリヤー♪ ・・・だが何故に滑りが生じるのだぁ〜 |
|
・・・ まだまだ続くのぢゃ〜編 (2005/01/06) 本日の突撃報告デス。 シリンダー&ピストン取りましたが超〜〜〜グットコンディションでした。 ジャランジャラン異音の原因はさて何?? (-"-;) 修行は続く .... ふぅ〜 |
|

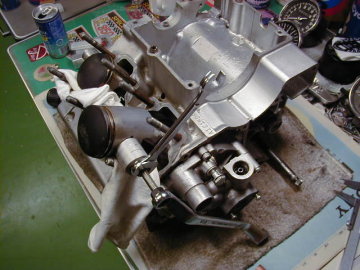

シリンダー取りました。 左ピストンピンが毎度の引き抜き不能。 マイ何ちゃってピストンピンプーラー登場。 |
|

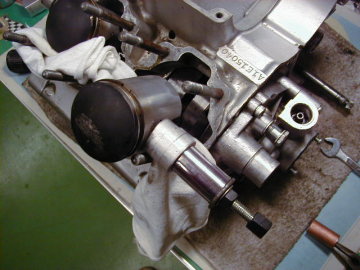

相当根性の入ったピストンピンで、 SSST何ちゃって延長アダプター(ハンドルの切れ端)を使って、 最後までプーラーで引き抜くはめに.....。 |
|

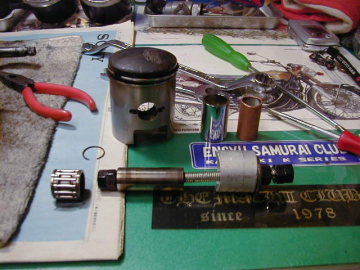

やっとこ抜けた左ピストンピン。 う〜ん、狙いの小端ベアリングも状態良好ダニ〜 (-"-;) |
|

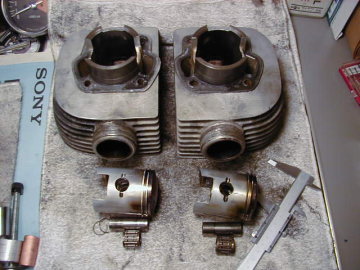

左右のピストン。 すこぶる状態良好 ... 悩むデェ〜 しかし!! |
|

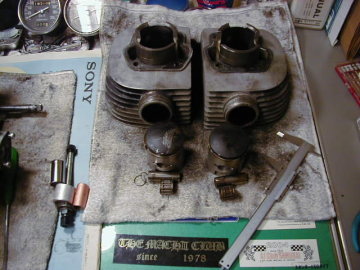

シリンダー内壁も良好っす。 コンロッドのガタもなく、大端ベアリングも問題なし。 空転させたり引っ張ったりしても、クランクベアリングは良さげ〜 う〜む。 |
|

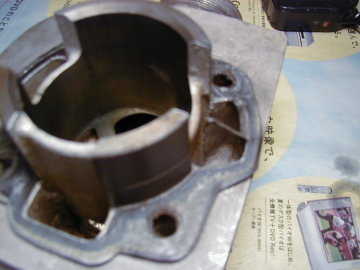

お約束のガスケットはみ禁を発見し、 カッターでポートに合わせて面取り。 おおおおっ、掃気ポート部は3_ははみ禁してる。 こりゃパワーアップ間違い無し♪ ・・・・ 開けた目的を忘れる一時。 面取りしたガスケット??? (-"-;) 液ガスを薄く塗って、もう一回使う様に SM2に書いてあるじゃないですかぁぁぁ〜 \(^o^)/ マッハもそうですが、 カワサキ純正や野村パッキンの抜き型精度を信じてはイケマセン!!! こりゃ相当の掃気抵抗になってる筈。 レーサーで一生懸命ポート研磨しつつ、 こんなパッキン使ってる人いるんだろうなぁ。 頼むデェ〜 しかし。 |
|

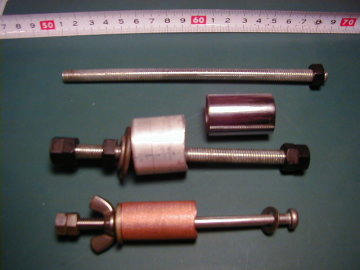

大阪マッハBBSで先頃書いた、 マイ何ちゃってピストンピンプーラー。 手前からKM・GA等原付用、マッハ500/CB750用、 最奥はマッハ750/DT250等ビックボア用ロングボルト。 ピストンピンカラーは原付用のは 業務用エアコン銅合金熱交管、 大型用のは純アルミ管で、 何れもピストンのRに合う様に大まかにヤスリで面取り施工。 カラーの延長管はハンドルの切れ端です。→何れも廃材利用です。 引き抜き棒は原付用がM6ナベ小の120_ロングボルト、 大型用のはM8の両切りボル トをちょん切ったものです。 何ちゃってSSTですが、こいつで間違いなく抜けます♪ ※制作費は限りなくタダに近いです。 |
|
う〜ん、ケース開け閉め倶楽部&吸え吸え団&RDVカバーOリングびよよ〜ん同好会に突入するのか。 どうせケース開けてもO氏御大の手が入ってて、毎度の「使用範囲内」は明らかだよなぁ〜。 このまま チョロッと磨いて閉めちゃうか〜。 其の弐へ続く〜 |
|
